ＢＩＭの普及が現実味を帯びる中、ソフトウエアベンダーも革新的なチャレンジを続けている。今回は一貫構造計算とＢＩＭとのデータ連携を実現したケースと、建築確認申請の実務利用に舵（かじ）を切った国産ＢＩＭソフトの現況を報告する。

　□一貫構造計算とＢＩＭとの新しいデータ連携により構造計算で必要な荷重と計算条件も共有可能□

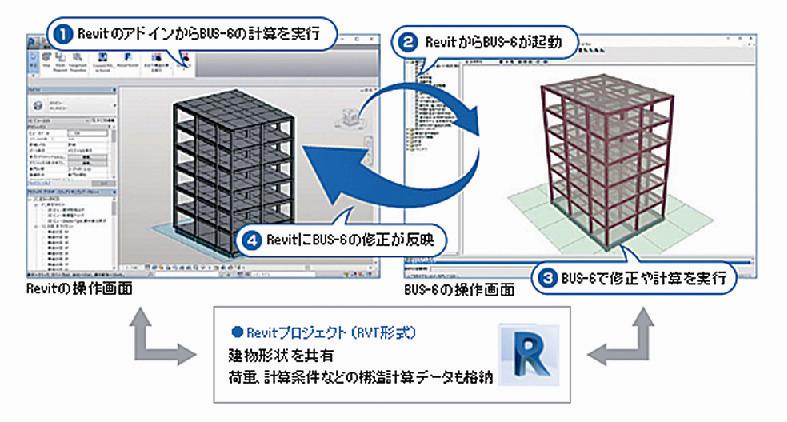

　建築のデジタル分野で老舗の構造システムでは、一貫構造計算ソフト「ＢＵＳ－６」とＢＩＭソフト「Ｒｅｖｉｔ」が一つの建物データ（Ｒｅｖｉｔプロジェクト）を共有し、整合性を保持しながら構造設計を進めることができる環境を実現した。これによって建物データだけでなく構造計算で必要な荷重と計算条件もＢＵＳ－６とＲｅｖｉｔで共有可能になった。
　ＢＩＭによる３次元建物モデル＝建物形状の共有で整合性を保持できるので、ＢＵＳ－６で作成・編集した建物形状をＲｅｖｉｔで開くとともに、Ｒｅｖｉｔで作成・編集した建物形状をＢＵＳ－６でも開くことができる。ＢＵＳ－６はＲｅｖｉｔから起動でき、ＢＵＳ－６の作業終了後に自動でＲｅｖｉｔに戻る。そのため両ソフトウエアを利用することでＢＩＭモデルと構造計算モデルを容易に作成することが可能だ。ＢＵＳ－６のオプションプログラム「＋Ｒｅｖｉｔ　Ｏｐ．」が必要で単独では稼働しない。
　構造システムでは、これまでも一貫構造計算ソフトＢＵＳ－６と基礎構造計算、構造図作成、耐震診断、概算数量計算ソフトなどで一つの建物データを共有し、設計に必要な構造に関する業務を共通の建物データでできる仕組みを作るとともに、任意形状立体フレームの弾塑性応力解析ソフト「ＳＮＡＰ」等とのデータ連携も強化し、各種ソフト間のデータ連携を積極的に進めてきた。今回の「一貫構造計算とＢＩＭとの新しいデータ連携」は、それら活動の一環として各方面から注目を集めている。

　□申請者と確認検査機関の双方にとって多くのメリットがある「ＢＩＭ確認申請」機能を強化□

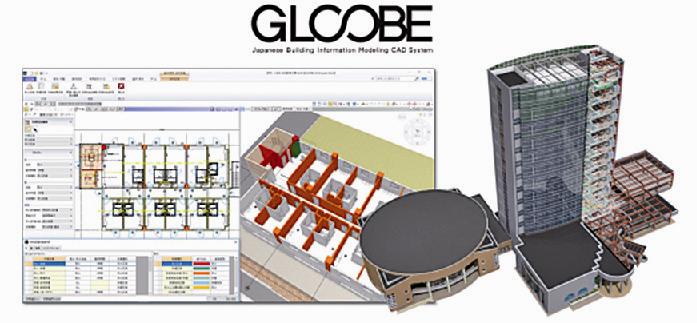

　福井コンピュータアーキテクトでは、ＢＩＭモデルによって審査を受ける建築確認申請の対応を目指した機能強化と、ＵＡＶ（ドローン）などで取得した３次元点群データとの合成を実現した国産ＢＩＭ建築設計システム「ＧＬＯＯＢＥ　２０１９」を１０月１７日に発売する。
　本稿でも報告したように「ＢＩＭ確認申請」は、申請者と確認検査機関の双方にとってさまざまなメリットがあることから、その実現が期待されている。新バージョンでは、「ＧＬＯＯＢＥ」で作成されたデータによる「ＢＩＭ確認申請」を可能にするための機能強化を図っている。
　・「ＢＩＭ確認申請」対応機能強化＝建築基準法の機能と自動作図機能を生かした機能追加や拡張を行い、国内仕様を強化。法的区画の性能編集コマンドを追加し、柱・壁・建具の区画種別情報の確認と編集が可能。
　・モデル比較の拡張＝「ＧＬＯＯＢＥ」のモデル（意匠）と構造モデル（ＳＴＢｒｉｄｇｅ）・施工モデル（ＩＦＣ）のデータを合成し、柱・壁・梁・スラブの不整合チェックが可能。
　・４Ｄシミュレーションの拡張＝工事区分（施工ステップ）ごとに色分け表示した状態や指定日での施工状況を表示した状態でデータの編集が可能。
　・３次元点群データ読み込み＝周辺地形の点群の利用、既存構造物の点群の重ね合わせなど、点群とＢＩＭデータを合成しさまざまな検討やプレゼンテーションを実現。読み込んだ点群データは、レンダリング（ＣＧパース）やＶＲ（バーチャルリアリティー）にも出力可能。
　・景観地形データの読み込み＝国土地理院が公開する地図の標高を読み込み、正確な地形データと写真画像によるリアルな景観を表現可能。
　〈アーキネットジャパン事務局〉（毎週木曜日掲載）
